Области применения:
- Теплосети
- Водоканал
- Продуктопроводы
Назначение:
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания
- Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
- Уточнение местам утечки акустическим течеискателем;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
- Диагностика запорной арматуры.
Функции:
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами
- Поиск подземных коммуникаций (кабели, трубопроводы)
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
- Функция сохранения координат для нанесения на карту.
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Преимущества:
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации.
- возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания
- проведение трассировки подземных коммуникаций в активном режиме от генератора.
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

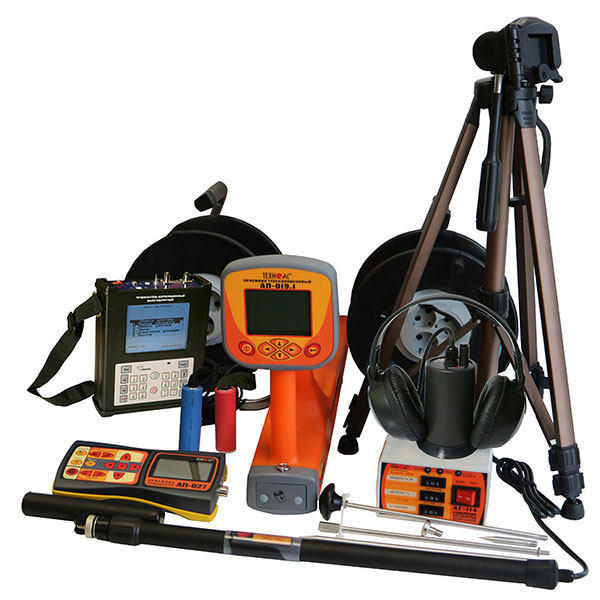

- Блок измерения и индикации
- Вибропреобразователь 2шт
- Тросик страховочный для вибропреобразователя 2шт
- Усилитель выносной 2шт
- Держатель магнитный 2шт
- Вибропреобразователь со встроенной электроникой 2шт
- Кабель соединительный на катушке (250 - 300 м)
- Кабель соединительный (10 м)
- Трассопоисковый приемник "АП-019.3"
- Трассопоисковый приемник "АП-027"
- Генератор "АГ-114.1"
- Комплект акустического датчика “АД-247”
- Электромагнитный датчик "ЭМД-247"
- Головные телефоны
- Батарейки для приемника "АП-019.1" 4шт
- Батарейки для приемника "АП-027" (AA) 4шт
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Держатель для приемника "АП-027" АП-027.00.010
- Крестовая отвертка
- Программное обеспечение (компакт-диск)
- Переходник BNC-I 2
- Кабель для связи с ПК по USB-порту
- Устройство зарядное
- Сумка для ЭМД
- Чехол 53186
- Транспортные сумки
- Руководство по эксплуатации
- Паспорт
| Технические характеристики коррелятора | |||
| Рабочий диапазон частот, Гц | 10-10 000 | ||
| Эффективная рабочая длина обследуемого участка, м - при использовании одной катушки - при использовании двух катушек - при использовании радиоканала | 250 500 до 1500 * | ||
| Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с) - от 15 до 120 мс - от 120 до 490 мс - от 490 до 740 мс | ± 0,2 (0,24 м) ± 0,3 (0,36 м) ± 0,5 (0,6 м) | ||
| Дисплей | Графический, 320 х 240 точек, с подсветкой | ||
| Встроенная энергонезависимая память , Мб | 512 | ||
| Максимальное количество точек выборки | 8192 | ||
| Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с), м | 0,04 | ||
| Отображаемые функции | Сигнал Спектр Кросс Спектр Кросс Корреляция Когерентность Фазовый Кросс Спектр Расчетная Кросс Корреляция. Отключаемое подавление помех. Результаты расчета места утечки. | ||
| Рабочая температура: - измерительный блок - выносной усилитель - первичный преобразователь (датчик) | -10….+55 ° С. -20….+65 ° С. -50…+ 125 ° С. | ||
| Время автономной работы, ч, не менее | 8 | ||
| Потребляемая мощность, Вт, не более | 6 | ||
| Вес измерительного блока, кг | 2 | ||
| Приемник "АП-019.3" | |||
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц | ||
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | ||
| Частота фильтра в режиме «Зонд» | 512 Гц | ||
| Диапазон частот «Радио» | 8…40 кГц | ||
| Динамический диапазон входных сигналов | 120 дБ | ||
| Количество встроенных датчиков | 4 | ||
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) | 5 мкА на расстоянии 1 м | ||
| Объем памяти модуля GPS | 2300 «точек» | ||
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») | ||
| Управление чувствительностью | Автоматическое – для 2D отображения «Трасса» Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» Автоматическое / ручное (по выбору) – для режима «2 частоты» | ||
| Определение глубины залегания трассы | 0....10 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» | ||
| Точность определения глубины залегания | ±5% | ||
| Измерение тока принимаемого сигнала | 0,01....9,99 А Автоматически в режиме «Трасса» | ||
| Точность определения оси коммуникации, в % от глубины залегания | ±5% | ||
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) | ||
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка | ||
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора Глубина залегания трассы Ток сигнала Графики уровня сигнала Сила сигнала Параметры настройки и управления | ||
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок | ||
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция). | ||
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов | ||
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут | ||
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С | ||
| Степень защиты корпуса | IP54 | ||
| Габаритные размеры | 330х140х700 мм | ||
| Масса | 2,45 кг | ||
| Генератор "АГ-114.1" | |||
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 | ||
| Усилитель мощности | CLASS D КПД 80% | ||
| Частота генерации (непрерывный или импульсный), Гц | 512, 1024, 8192, одновременно 3 частоты | ||
| Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом | 1 … 1000 | ||
| Согласование с нагрузкой | автоматическое | ||
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 | ||
| Питание | 1 аккум. 12В/2,2 Ач или сетевой блок | ||
| Габаритные размеры электронного блока, не более, мм | 190х140х80 | ||
| Вес генератора в чехле с носимым аккум., не более, кг | 2,2 | ||
| Приемник "АП-027" | |||
| ПАРАМЕТР | ДАТЧИКИ | ||
| ЭМД/ДКИ/ДОДК/КИ/НР | АД | ||
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. | |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | ||
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | ||
| Головные телефоны -синтезированный звук ЧМ. | - | ||
| Встроенный излучатель - синтезированный звук ЧМ. | |||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | ||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220*102*42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Датчик акустический "АД-247" | |||
| Габаритные размеры прибора, не более, мм | 60х130 | ||
| Масса, не более, кг | 0,95 | ||
| Электромагнитный датчик "ЭМД-247" | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
|
